CY14-1B軸向柱塞泵

一、概論 　　 本系列軸向柱塞泵將具有31.5MPa壓力的純凈的液壓油輸入到各種油壓機、液動機等液壓系統中，以產生巨大的工作動力。 　　 同時該油泵可以作為液壓馬達使用。根據需要，本油泵有多種變量形式。本油泵，油馬達廣泛用于船舶、航空、礦山、冶金、壓鑄、鍛造、機床的各類機械中，其特點是體積小、效率高、壽命長、設計先進、結構緊湊、維護方便。 二、型號說明

示例：63SCY14-1B 　　表示：排量為63毫升/轉，壓力為31.5MPa的手動變量的缸體旋轉的軸向柱塞油泵。 　�。�即1000r/min時公稱流量為63L/min） 三、油泵系列規格（見表1.表2）

表1　CY14-1B、CM14-1B軸向柱塞泵（馬達）系列參數

公稱排量 1.25 2.5 5 10 2.5 63 160 250 額定壓力（MPa） 31.5 理論（空載）排量（ml/r） 1.74 3.49 5.5 10.9 26.9 67.8 175.6 253.8 1000r/min的公稱流量（l/min） 1.25 2.5 5 10 25 40 63 160 250 公稱轉速（r/min） 1500 1500 1500 1500 1500 1500 1000 1000 最高轉速（r/min） 最大理論扭矩（Nm） 8.7 17.5 27.4 54.6 134.9 339.9 880.3 1272.4 1000r/min的最大理論功率（KW） 0.9 1.8 2.9 5.7 14.1 20.7 35.6 92.2 133.2 變量 形式 CCY14-1B 0 0 0 0 0 DCY14-1B √ √ √ √ √ √ YCY14-1B √ √ √ √ √ SCY14-1B √ √ √ √ √ √ MCY14-1B √ √ √ √ √ PCY14-1B √ √ √ √ √ √ LCY14-1B 0 0 0 0 0 ZCY14-1B 0 0 0 0 0 0 MYCY14-1B √ √ √ √ √ BCY14-1B √ √ √ √ √ √

※注：經技術洽談后訂貨，有“0”者表示油流可以換向，有√者表示油流不可換向，空白者表示無該品種。

表2　GY14-1B（GM14-1B）軸向柱塞泵（馬達）系列參數

公稱排量 16 32 80 400 額定壓力（MPa） 25 理論（空載）排量（ml/r） 17.0 34.1 87.6 365.5 1000r/min的公稱流量（l/min） 16 32 80 400 公稱轉速（r/min） 1500 1500 1500 1000 最高轉速（r/min） 特定 最大理論扭矩（Nm） 67.6 135.5 348.2 1452.7 1000r/min的最大理論功率（KW） 7.4 14.8 37 169.2 變量 形式 CGY14-1B 0 0 0 0 YGY14-1B √ √ √ √ DGY14-1B √ √ √ √ SGY14-1B √ √ √ √ MGY14-1B √ √ √ √ PGY14-1B √ √ √ √ LGY14-1B √ √ √ √ ZGY14-1B 0 0 0 0 BGY14-1B √ √ √ √ MYGY14-1B √ √ √ √

※注：本產品屬CY系列派生系列

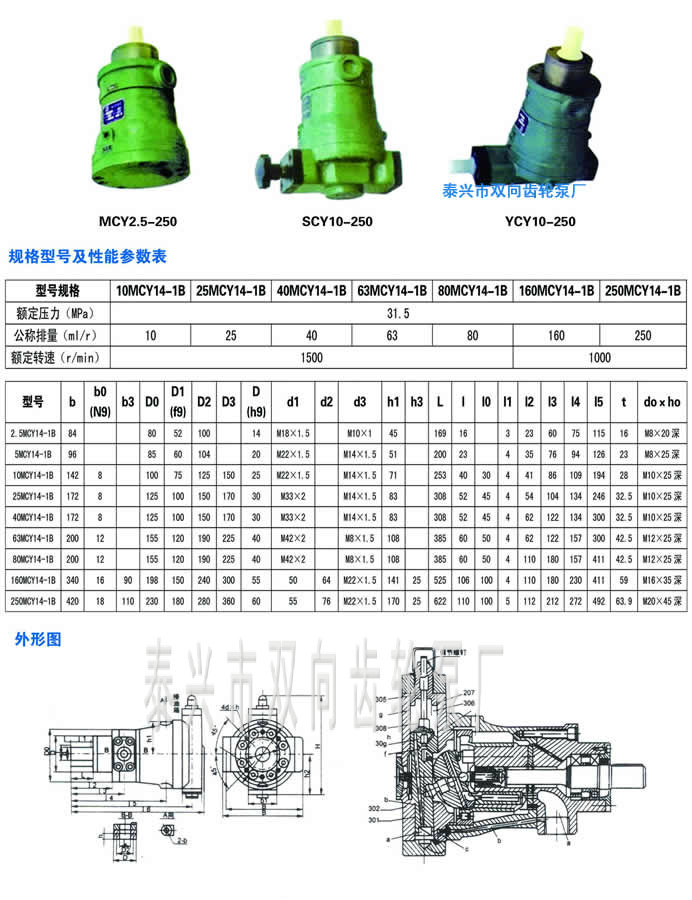

MCY型軸向柱塞泵

結構原理簡述 　　 MCY型軸向柱塞泵，其原理較為簡單，泵的傳動軸與缸體用花鍵聯接，帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心轉動。每個柱塞端部有一個滑靴，定心彈簧通過內套鋼球、回程盤，將滑靴壓在與軸線成一定傾斜角的斜盤上。當缸體旋轉時，柱塞同時作往復運動，完成吸油和壓油動作。定心彈簧通過外套將缸體壓配油盤上，起初始密封作用�；�靴和配油盤均采用了油壓靜力平衡，不但減少了泵的磨損，而且使泵具有很高壓的容積效率和機械效率。 結構圖

特性曲線

1.25,2.5,5MCY14-1B

推薦管道尺寸

推薦管道尺寸 規格 進出口油管 回油口 1.25，2.5MCY14-1B 18×13 10×8 5MCY14-1B 22×16 14×12   型號 b b0 （N0） D0 D1 （f9） D2 D3 b0 （N0） d （h6） d1 d2 d3 1.25，2.5MCY14-1B 85 5 80 52 94 98 14 14 M18×1.5 M10×1 44 5MCY14-1B 95 6 90 60 97 102 20 20 M22×1.5 M14×1.5 48 型號 L I I0 I1 I2 I3 I4 I4 I5 t d0×h0 1.25，2.5MCY14-1B 175 25 20 3 26 63 79 79 123 16 M8×14深 5MCY14-1B 196.5 32 28 3 34 73 90 90 142.5 22.5 M8×20深

10.25.（32）.40.63.（80） MCY14-1B（括號內為MGY）

推薦管道尺寸 　　1.MCY-14-1B可采用SCY14-1B的管道尺寸。 　　2.CM14-1B可采用CCY14-1B的管道尺寸。

型號 b b0 （N0） b3 D0 D1 （f9） D2 D3 d （h6） d1 d2 d3 h1 10MCY14-1B 142 8 100 75 125 150 25 M22×1.5 M14×1.5 71 25.（32）MCY14-1B 172 8 125 100 150 170 30 M33×2 M14×1.5 83 40MCY14-1B 180 10 135 100 164 182 32 M39×2 M18×1.5 87 63.（80）MCY14-1B 200 12 155 120 190 225 40 M43×2 M18×1.5 108 160MCY14-1B 340 16 90 198 150 240 300 55 50 64 M22×1.5 141 250.（400）MCY14-1B 420 18 110 230 180 280 360 60 55 76 M22×1.5 170 型號 h3 L I I0 I1 I2 I3 I4 I5 t d0×h0 10MCY14-1B 253 40 30 4 41 86 109 194 28 M10×25深 25.（32）MCY14-1B 308 52 45 4 54 104 134 246 32.5 M10×25深 40MCY14-1B 311 49 45 4 54 104 136 236 35 M10×25深 63.（80）MCY14-1B 385 60 50 4 62 122 157 300 42.8 M10×25深 160MCY14-1B 25 525 106 100 4 110 180 230 411 59 M16×25深 250MCY14-1B 25 622 110 100 5 112 212 272 492 63.9 M20×25深 400MCY14-1B 28 632 110 100 5 112 212 277 502 63.9 M20×35
